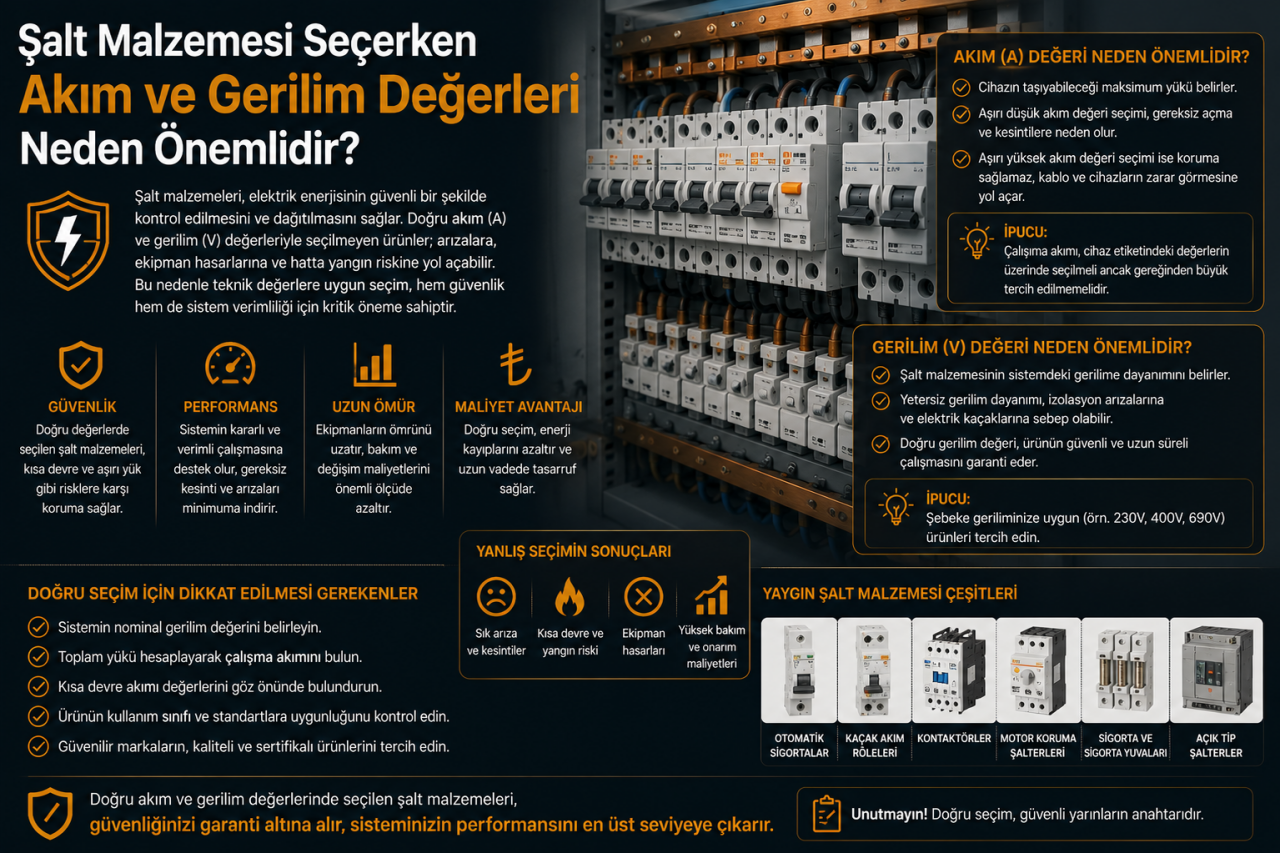

Şalt Malzemesi Seçerken Akım ve Gerilim Değerleri Neden Önemlidir
Elektrik panosunda kullanılan bir sigorta, kontaktör, şalter veya röle dışarıdan bakıldığında benzer görevi üstlenen farklı ürünlerden biri gibi görünebilir. Oysa şalt elemanlarının üzerinde yazan amper ve volt değerleri yalnızca teknik etiket bilgisi değildir. Bu değerler, ürünün hangi elektrik sisteminde ve hangi çalışma koşullarında kullanılabileceğinin temel göstergeleri arasındadır.
Bu nedenle şalt malzemeleri seçerken yalnızca fiziksel ölçüye, kutup sayısına veya ürünün panoya uyup uymadığına bakmak yeterli değildir. Devreden geçmesi beklenen akım, sistem gerilimi, yükün karakteri, kısa devre koşulları ve ürünün devrede üstleneceği görev birlikte değerlendirilmelidir.
Örneğin üzerinde 25 A yazan iki farklı şalt ürünü aynı işi yapmak zorunda değildir. Bir kontaktördeki akım değeri yükün anahtarlanmasıyla ilişkiliyken otomatik sigortada anma akımı ile koruma karakteristiği birlikte anlam kazanır. Kaçak akım koruma cihazında ise ürünün taşıyabileceği amper değeri ile miliamper cinsinden belirtilen kaçak akım hassasiyeti tamamen farklı kavramlardır.
Gerilim tarafında da benzer bir durum vardır. Bir ürünün 230 V, 400 V veya farklı bir gerilim seviyesinde kullanılabilmesi yalnızca devrenin çalışması açısından değil, şalt elemanının kontak yapısı, izolasyonu ve güvenli anahtarlama koşulları açısından önem taşır. Bu yüzden profesyonel seçimde amper ve volt değerleri birbirinden bağımsız iki rakam değil, aynı elektrik sisteminin farklı yönlerini tanımlayan temel teknik verilerdir.
Akım Değeri Nerede Önemlidir?
Akım değeri, elektrik devresindeki yükün şalt elemanı üzerinden oluşturduğu elektriksel yüklenmenin değerlendirilmesinde temel parametrelerden biridir. Ancak “devre 20 amper çekiyor, 20 amperlik ürün yeterlidir” şeklindeki tek satırlık yaklaşım profesyonel seçim için yeterli değildir.
Yükün sürekli mi aralıklı mı çalıştığı, motor gibi kalkış akımı oluşturan bir cihaz olup olmadığı, ortam sıcaklığı, pano içerisindeki ürün yoğunluğu, üreticinin kullanım kategorileri ve koruma koordinasyonu gibi başka etkenler de devreye girebilir.
Akım değeri özellikle iletkenlerin, sigortaların, şalterlerin, kontaktörlerin ve diğer seri bağlı ekipmanların elektriksel yüklenmesi açısından önemlidir.
Gerilim değeri ürünün kontak, izolasyon ve anahtarlama yapısının kullanılacağı sistemle uyumlu olup olmadığını değerlendirmek için önem taşır.
Şalt elemanındaki amper bilgisinin ne ifade ettiği ürün tipine göre değişebilir. Otomatik sigortadaki anma akımı, kontaktördeki çalışma akımı ve kaçak akım koruma cihazındaki taşıma akımı aynı amaçla kullanılmaz. Bu nedenle etiketteki amper değerini ürünün devredeki göreviyle birlikte okumak gerekir.
Sigortada akım neden önemlidir?
Otomatik sigorta devrenin aşırı akım ve kısa devre koşullarına karşı korunmasında kullanılan temel elemanlardan biridir. Buradaki anma akımı, korunan devre, iletken kesiti, yük karakteri ve ilgili tesisat koşullarıyla birlikte değerlendirilmelidir.
Gereğinden büyük anma akımına sahip bir otomatik sigortayı yalnızca “sürekli atmasın” düşüncesiyle kullanmak doğru değildir. Sigortanın görevi sadece enerjiyi açıp kapatmak değil, koruduğu devrenin tasarım koşullarına uygun biçimde koruma sağlamaktır.
Kontaktörde akım neden farklı yorumlanır?
Kontaktörler elektrik yüklerini uzaktan veya otomatik şekilde açıp kapatmak için kullanılır. Özellikle motor devrelerinde kontaktör seçimi yapılırken yalnız ürünün üzerinde görülen genel amper değerine bakılması yeterli olmayabilir.
Bir motor ilk hareket anında normal çalışma durumundan farklı elektriksel davranış gösterebilir. Ayrıca kontaktörlerin kullanım kategorileri anahtarladıkları yük tipine göre değişebilir. Bu nedenle aynı nominal akım seviyesindeki rezistif yük ile motor yükü kontaktör açısından aynı uygulama olarak değerlendirilmez.
Kontaktörde yazan yüksek bir amper değeri, o kontaktörün aynı amperdeki bütün motor ve yük türleri için otomatik olarak uygun olduğu anlamına gelmez. Üreticinin kullanım kategorisi, çalışma gerilimi ve ilgili yük için verdiği teknik tablo dikkate alınmalıdır.
Gerilim Değeri Nerede Önemlidir?
elektrik şalt malzemeleri seçilirken gerilim, ürünün kullanılacağı elektrik sisteminin temel özelliklerinden biridir. Aynı akım seviyesinde çalışan iki devre farklı gerilimlerdeyse şalt elemanından beklenen elektriksel özellikler aynı olmayabilir.
Gerilim yükseldikçe kontakların açılması sırasında oluşabilecek elektrik arkının kontrol edilmesi, izolasyon mesafeleri ve malzemenin elektriksel dayanımı daha fazla önem kazanır. Bu nedenle üretici tarafından belirtilen çalışma gerilimi sınırları aşılmamalıdır.
Ürünün belirli çalışma koşullarındaki kullanım gerilimini ifade eden temel değerlerden biridir. Şalt elemanının uygulanacağı sistemle uyumlu olması gerekir.
Ürün türüne göre farklı anlam ayrıntıları taşısa da cihazın belirlenen koşullardaki akım kapasitesini veya koruma değerini tanımlayan temel parametrelerden biridir.
Özellikle devre kesicilerde, cihazın arıza durumunda güvenli biçimde kesebileceği kısa devre akımıyla ilgilidir. Normal çalışma akımıyla karıştırılmamalıdır.
Tek fazlı ve üç fazlı sistemlerde devrenin hangi iletkenlerinin anahtarlanacağı veya korunacağı açısından önem taşır. Ürünün elektrik sisteminin yapısına uygun olması gerekir.
230 V ve 400 V ifadeleri neden yalnızca sistem etiketi değildir?
Ev ve ticari uygulamalarda tek fazlı veya üç fazlı sistemlerle karşılaşılabilir. Bir şalt elemanının belirli bir gerilimde kullanılabilecek olması, ürünün üretici tarafından o çalışma şartlarına uygun tasarlandığını gösteren kriterlerden biridir.
Özellikle kontaktörlerde güç kontaklarının çalışma gerilimi ile bobin gerilimi birbirinden ayrılmalıdır. Güç devresinin 400 V seviyesinde olması, kontaktör bobininin de mutlaka aynı gerilimle çalışacağı anlamına gelmez. Kumanda devresi farklı bir gerilim seviyesinde tasarlanmış olabilir.
Kontaktörün ana kontakları yükü anahtarlarken bobin, kontaktörü mekanik olarak çektiren kumanda bölümüdür. Bu nedenle ürün seçerken yalnız güç devresinin gerilimini değil, bobinin hangi kumanda gerilimine uygun olduğunu da kontrol etmek gerekir.
Kısa Devre Kesme Kapasitesi Neden Amper Değerinden Ayrı Düşünülmelidir?
Şalt ekipmanında en sık karıştırılan konulardan biri, normal çalışma akımı ile kısa devre akımının aynı şey sanılmasıdır. Bir devrede normal çalışma sırasında birkaç amper veya onlarca amper akım bulunabilirken kısa devre anında çok daha yüksek akımlar ortaya çıkabilir.
Bu nedenle otomatik sigorta veya devre kesici üzerinde görülen 6 kA, 10 kA gibi kesme kapasitesi bilgileri ürünün normal anma akımı değildir. Bu değerler kısa devre koşullarında cihazın kesme yeteneğiyle ilgilidir.
Özden Elektrik'in şalt ürün grubunda da farklı kesme kapasitelerine sahip otomatik sigorta seçenekleri bulunabilmesi, aynı amper değerindeki ürünlerin bütün teknik özelliklerinin aynı olmadığını gösteren pratik bir örnektir.
Örneğin bir otomatik sigortadaki 16 A bilgisi ile 6 kA bilgisi farklı teknik kriterlerdir. Biri cihazın anma akımıyla, diğeri kısa devre kesme kapasitesiyle ilişkilidir. Ürün seçerken bu değerlerin birbirinin alternatifi gibi okunmaması gerekir.
Şalt Ürünlerinde Hangi Değer Nerede Önemlidir?
Otomatik sigortada anma akımı, açma karakteristiği, kutup sayısı ve kısa devre kesme kapasitesi birlikte değerlendirilir. Yalnız amper değerine bakılarak seçim yapılması koruma tasarımını eksik bırakabilir.
Anma akımı B / C gibi karakteristik Kesme kapasitesi Kutup sayısıKontaktörlerde yük akımı kadar yükün tipi, kullanım kategorisi, çalışma gerilimi ve bobin gerilimi önemlidir. Motor kumandası ile basit rezistif yük anahtarlaması aynı şartlarda değerlendirilmez.
Çalışma akımı Kullanım kategorisi Bobin gerilimi Güç devresi gerilimiMotor koruma uygulamalarında kullanılan termik rölelerde ayar aralığı motorun gerçek çalışma koşullarıyla ilişkilidir. Kontaktörün akım değerinin uygun olması tek başına motorun aşırı yüke karşı doğru şekilde korunacağı anlamına gelmez.
Ayar akımı Motor yükü Kontaktör uyumuBu ürünlerde cihazın taşıyabileceği anma akımı ile kaçak akıma karşı hassasiyet değeri birbirinden farklıdır. Amper ile miliamper bilgilerini aynı parametre gibi değerlendirmek önemli bir seçim hatasına yol açabilir.
Anma akımı Kaçak akım hassasiyeti Kutup sayısı Ürün tipiDaha yüksek akımların dağıtıldığı pano ve tesis uygulamalarında kullanılan kompakt şalterlerde anma akımıyla birlikte kısa devre performansı, ayar özellikleri ve sistem gerilimi önemlidir. Koruma koordinasyonu proje bütününde ele alınmalıdır.
Anma akımı Kesme kapasitesi Ayar değerleri Sistem gerilimiYükün Türü Neden Şalt Malzemesi Seçimini Değiştirir?
Aynı akım değerine sahip iki elektrik yükünün şalt elemanı üzerindeki etkisi aynı olmayabilir. Bu nokta özellikle motorlar, ısıtıcılar, aydınlatma devreleri ve elektronik güç kaynakları karşılaştırıldığında önem kazanır.
Elektrikli ısıtıcı gibi yüklerin anahtarlama karakteri, motor veya yüksek kapasitif girişe sahip elektronik yüklerden farklıdır. Şalt elemanı üreticisinin kullanım verileri dikkate alınmalıdır.
Motorlar ilk hareket sırasında normal çalışma durumundan farklı akım davranışı gösterebilir. Kontaktör, motor koruma şalteri ve termik röle seçiminde motorun teknik verileri birlikte değerlendirilir.
LED sürücüler, güç kaynakları ve bazı elektronik sistemlerde ilk enerjilenme anındaki akım karakteri sürekli çalışma akımından farklı olabilir. Ürün seçimi yalnız toplam watt hesabına indirgenmemelidir.
Pano Malzemelerinde Birbirine Uygunluk Neden Tek Üründen Daha Önemlidir?
Bir elektrik panosu farklı ürünlerin yan yana monte edildiği bir kutudan ibaret değildir. pano malzemeleri birbirleriyle koordineli biçimde çalışmalıdır. Ana şalter, otomatik sigorta, kaçak akım koruma cihazı, kontaktör, röle ve diğer kontrol elemanları sistemin farklı bölümlerinde farklı görevler üstlenir.
Örneğin yalnız kontaktörün yüksek amper değerine sahip olması motor devresindeki bütün koruma ihtiyaçlarını çözmez. Kontaktör esas olarak anahtarlama görevi üstlenirken aşırı yük ve kısa devre koruması sistemde başka elemanlarla sağlanabilir. Benzer şekilde bir kaçak akım koruma cihazı bulunması, otomatik sigortanın aşırı akım koruma görevini her durumda ortadan kaldırmaz. Kullanılan cihazın tipine ve koruma fonksiyonlarına bakmak gerekir.
| Pano Elemanı | Akım Değerinin Önemi | Gerilim Değerinin Önemi | Ayrıca Kontrol Edilecek Bilgi |
|---|---|---|---|
| Otomatik sigorta | Korunan devrenin anma ve aşırı akım koşullarıyla ilişkilidir. | Sistemin çalışma gerilimiyle uyumlu olmalıdır. | Kesme kapasitesi ve açma karakteristiği |
| Kontaktör | Anahtarlanan yükün türü ve kullanım kategorisiyle birlikte değerlendirilir. | Ana kontak ve bobin gerilimleri ayrı ayrı kontrol edilir. | Kullanım kategorisi ve bobin gerilimi |
| Termik röle | Motorun koruma ve ayar aralığı açısından önemlidir. | Kullanıldığı sistem ve kontaktör kombinasyonuyla uyum önemlidir. | Ayar aralığı ve motor bilgileri |
| Kaçak akım koruma cihazı | Cihazın taşıma anma akımı dikkate alınır. | Şebeke ve kutup yapısıyla uyumlu olmalıdır. | mA cinsinden kaçak akım hassasiyeti |
| Kompakt şalter | Ana dağıtım ve yük akımları açısından temel parametredir. | Şebeke gerilimi kesme performansını da etkileyebilir. | Kısa devre kesme kapasitesi ve koruma ayarları |
Ürün Etiketlerinde Görülen Değerler Nasıl Birbirinden Ayrılmalı?
Şalt ürünleri üzerinde çok sayıda rakam ve sembol bulunabilir. Bu değerlerin tamamını aynı amaçla okumak seçim hatalarına neden olur. En temel ayrım, her teknik bilginin hangi fiziksel veya koruma özelliğini ifade ettiğini bilmektir.
Ürün tipine göre anma akımını, ayar aralığını veya belirli çalışma koşullarındaki akım kapasitesini ifade edebilir.
Çalışma, kumanda veya izolasyonla ilişkili gerilim değerlerinde kullanılır. Hangi gerilimin belirtildiği ürün dokümanından kontrol edilmelidir.
Kaçak akım koruma cihazlarında hassasiyet değerleri arasında görülebilir. Cihazın normal yük akımıyla aynı şey değildir.
Otomatik sigorta ve şalterlerde kısa devre kesme performansıyla ilişkili değerlerde görülür. Normal çalışma amperiyle karıştırılmamalıdır.
Otomatik sigortanın ani açma davranışıyla ilgili karakteristik sınıfları ifade eder. Yükün türüne göre değerlendirilir.
Kontaktörlerde anahtarlanacak yükün karakterini tanımlamak için kullanılan kategoriler bulunabilir. Kontaktör seçiminin yalnız amper üzerinden yapılmamasının nedenlerinden biridir.
Şalt Malzemesi Seçiminde Yapılan Hatalar
Akım temel kriterdir ancak ürünün çalışma gerilimi, yük tipi, kısa devre kapasitesi ve kullanım kategorisi göz ardı edildiğinde aynı amperde görünen iki ürünün farklı uygulamalar için tasarlandığı fark edilmeyebilir.
Koruma elemanında gereğinden yüksek anma akımı kullanmak korunan iletken veya ekipmanla koruma koordinasyonunu bozabilir. Koruma cihazı, sistem tasarımına göre seçilmelidir.
Kontaktörün güç kontakları uygun olsa bile kumanda bobini yanlış gerilim için seçilmişse kontrol devresiyle uyumsuzluk oluşabilir. Sipariş kodu ve üretici teknik tablosu incelenmelidir.
Birisi kısa devre kesme kapasitesiyle, diğeri normal akım değeriyle ilişkili olabilir. Birimlerin anlamı anlaşılmadan yalnız rakamlara göre ürün karşılaştırılması yapılmamalıdır.
Örneğin amper cinsinden anma akımı ile miliamper cinsinden kaçak akım hassasiyeti iki ayrı parametredir. Ürünün iki özelliği de uygulamaya göre değerlendirilmelidir.
Koruma ve kumanda cihazlarının birbirleriyle, kablolarla ve gerçek yükle ilişkisi vardır. Tek tek uygun görünen ürünlerin bir araya gelmesi sistem seviyesinde otomatik olarak doğru koordinasyon anlamına gelmez.
- Sistemin tek fazlı mı üç fazlı mı olduğu belirlendi mi?
- Devrenin çalışma gerilimi ürünün değerleriyle uyumlu mu?
- Gerçek yük akımı ve yük karakteri biliniyor mu?
- Motor varsa kalkış ve çalışma koşulları değerlendirildi mi?
- Kontaktörde kullanım kategorisi kontrol edildi mi?
- Kontaktör bobin gerilimi kumanda devresiyle uyumlu mu?
- Otomatik sigortanın açma karakteristiği uygun mu?
- Kısa devre kesme kapasitesi proje koşullarına uygun mu?
- Kaçak akım cihazında A ve mA değerleri doğru ayrıştırıldı mı?
- Pano elemanları ve kablolar arasında koruma koordinasyonu değerlendirildi mi?
Sık Sorulan Sorular
Şalt malzemesinde amper değeri neyi ifade eder?
Amper değeri ürün tipine göre anma akımı, çalışma akımı veya ayar aralığı gibi farklı anlamlara gelebilir. Bu nedenle değer ürünün teknik dokümanı ve devrede üstlendiği görevle birlikte yorumlanmalıdır.
Daha yüksek amperli sigorta kullanmak daha mı güvenlidir?
Hayır. Koruma cihazının gereğinden büyük seçilmesi korunan kablo veya devrenin doğru şekilde korunmasını engelleyebilir. Sigorta değeri yük, kablo, tesisat koşulları ve proje hesaplarıyla birlikte belirlenmelidir.
Kontaktör seçerken sadece motorun amperine bakmak yeterli midir?
Hayır. Motorun çalışma şartları, kontaktörün kullanım kategorisi, çalışma gerilimi ve bobin gerilimi gibi başka teknik parametreler de değerlendirilmelidir.
6 kA otomatik sigorta ne anlama gelir?
kA cinsinden belirtilen değer normal çalışma akımı değildir. Otomatik sigortanın kısa devre koşullarındaki kesme kapasitesiyle ilgili bir teknik bilgidir.
Kaçak akım rölesinde 40 A ve 30 mA arasındaki fark nedir?
Bunlar farklı özellikleri ifade eder. Amper değeri cihazın anma akımıyla, miliamper değeri ise kaçak akım korumasının hassasiyetiyle ilişkilidir.
230 V kontaktör ile 400 V kontaktör arasındaki fark nedir?
Kontaktörlerde güç devresinin çalışma gerilimi ile bobin gerilimi birbirinden ayrılmalıdır. Ürün karşılaştırmasında hangi gerilim bilgisinin belirtildiği teknik dokümandan kontrol edilmelidir.
B ve C tipi otomatik sigorta arasındaki fark nedir?
B ve C ifadeleri otomatik sigortanın ani açma karakteristiğiyle ilişkilidir. Uygun karakteristik, bağlı yükün elektriksel davranışı ve tesisat tasarımına göre seçilir.
Şalt malzemesi seçimi elektrikçi tarafından mı yapılmalıdır?
Akım, gerilim, kısa devre seviyesi, kablo koruması ve yük karakteri gibi parametrelerin yanlış değerlendirilmesi elektrik güvenliğini etkileyebileceği için özellikle pano ve sabit tesisat uygulamalarında seçim ve uygulamanın yetkin elektrik uzmanları tarafından yapılması gerekir.
Şalt malzemesi seçiminde doğru yaklaşım, ürün etiketindeki en yüksek amper veya gerilim değerini bulmak değil, her değerin sistem içinde neyi ifade ettiğini anlamaktır. Otomatik sigortada anma akımı ve kesme kapasitesi, kontaktörde yük tipi ile kullanım kategorisi ve bobin gerilimi, kaçak akım koruma cihazında ise taşıma akımı ile kaçak akım hassasiyeti farklı görevleri tanımlar. Elektrik panosunun güvenli ve kararlı çalışması için bu parametreler kablo, yük, şebeke gerilimi, kısa devre koşulları ve diğer koruma elemanlarıyla birlikte değerlendirilmelidir. Böylece şalt seçimi yalnızca ürünü panoya yerleştirmekten çıkıp bütün elektrik sisteminin doğru çalışmasını destekleyen teknik bir tasarım kararına dönüşür.
