Bir elektrikli veya elektronik cihazın çalışması için yalnızca prize bağlanması yeterli değildir. Cihazın ihtiyaç duyduğu gerilim, akım ve güç değerlerinin uygun bir kaynak tarafından sağlanması gerekir. Bu değerlerden biri cihazın gereksinimini karşılamadığında sistem hiç çalışmayabilir, ilk açılışta kapanabilir, kararsız davranabilir veya belirli yük koşullarında performans kaybedebilir.
Özellikle LED aydınlatma, güvenlik kamerası, modem, elektronik kontrol sistemi, şerit LED veya düşük voltajla çalışan cihazlarda kullanılan güç kaynağı, sistemin yalnızca enerji aldığı bir yardımcı parça değildir. Kaynağın çıkış gerilimi, sağlayabileceği akım, toplam güç kapasitesi ve cihazla bağlantı biçimi sistemin kararlı çalışmasını doğrudan etkiler.
Yetersiz güç kaynağı denildiğinde ise tek bir problemden söz edilmez. Kaynağın watt kapasitesi düşük olabilir, sağlayabileceği maksimum akım yetersiz kalabilir, yük altında çıkış gerilimi düşebilir veya cihazın ilk çalışma anında ihtiyaç duyduğu kısa süreli yüksek akımı karşılayamayabilir. Bunların her biri farklı belirtilere yol açabilir.
Bu nedenle doğru seçim yalnızca cihazın üzerinde yazan watt değerine bakılarak yapılmamalıdır. Voltaj, amper, watt, bağlantı polaritesi, kullanılan güç kaynağının tipi ve cihazın çalışma karakteri birlikte değerlendirilmelidir.
Yetersiz Güç Kaynağı Denildiğinde Hangi Değer Yetersizdir?
Elektrik sistemlerinde “güç kaynağı yetmiyor” ifadesi sık kullanılır ancak problemin kaynağını anlamak için hangi teknik değerin yetersiz olduğunun belirlenmesi gerekir. Üç temel değer burada öne çıkar.
Cihazın çalışmak üzere tasarlandığı elektriksel gerilim seviyesidir. Çıkış geriliminin cihaz gereksinimiyle uyumlu olması temel şarttır.
Güç kaynağının yükün ihtiyaç duyduğu akımı sağlayabilme kapasitesiyle ilgilidir. Kaynağın maksimum akım kapasitesi yetersizse çıkış kararsız hale gelebilir.
Gerilim ve akımın birlikte oluşturduğu güç kapasitesidir. Özellikle LED şerit ve birden fazla yükün aynı kaynaktan beslendiği sistemlerde önem kazanır.
Basit bir DC sistemde 12 V ile çalışan ve 5 A akım gerektiren bir yük yaklaşık 60 W güç ihtiyacına sahiptir. Bu sistemi 12 V 4 A, yani yaklaşık 48 W kapasitedeki bir kaynakla beslemek kaynağın kapasitesinin aşılmasına neden olabilir.
Gerilim doğru, amper yetersizse ne olur?
Örneğin cihaz 12 V ile çalışıyor ve normal kullanımda 3 A akım gerektiriyorsa 12 V çıkış veren ancak yalnızca 1 A sağlayabilen bir güç kaynağı uygun değildir. Cihaz gereken akımı çekmeye çalıştığında kaynak korumaya geçebilir, çıkış gerilimi düşebilir veya sistem kararsız çalışabilir.
Kaliteli ve uygun korumalara sahip bir güç kaynağı aşırı yük durumunda kendisini kapatabilir veya akımı sınırlayabilir. Koruma yapısı zayıf veya sürekli sınırda çalışan ürünlerde ise aşırı ısınma ve güç kaynağının kullanım ömrünün azalması gibi sorunlar görülebilir.
Gerilimin düşük olması neden farklı bir problemdir?
Cihazın ihtiyaç duyduğu gerilimden daha düşük bir değer uygulanması yalnızca “biraz daha az güç” anlamına gelmez. Elektronik devrelerin çalışma eşikleri vardır. Gerilim belirli seviyenin altına düştüğünde işlemci, röle, sürücü veya diğer elektronik bölümler doğru çalışamayabilir.
Bu durum modem gibi cihazlarda yeniden başlama, kamera sistemlerinde görüntü kesintisi, rölelerde kararsız çekme veya LED sistemlerinde parlaklık değişimi şeklinde görülebilir.
Basit sabit gerilimli DC cihazlarda, cihazın istediği voltaj doğru olmak, bağlantı polaritesi ve konnektör uyumlu olmak şartıyla güç kaynağının daha yüksek maksimum akım kapasitesine sahip olması genellikle sorun oluşturmaz; cihaz ihtiyaç duyduğu akımı çeker.
Buna karşılık cihazın istediğinden daha yüksek çıkış gerilimi uygulamak elektronik devreye zarar verebilir. Bu nedenle “amper yüksekse sorun olmuyor, volt da biraz yüksek olabilir” şeklinde bir yaklaşım doğru değildir.

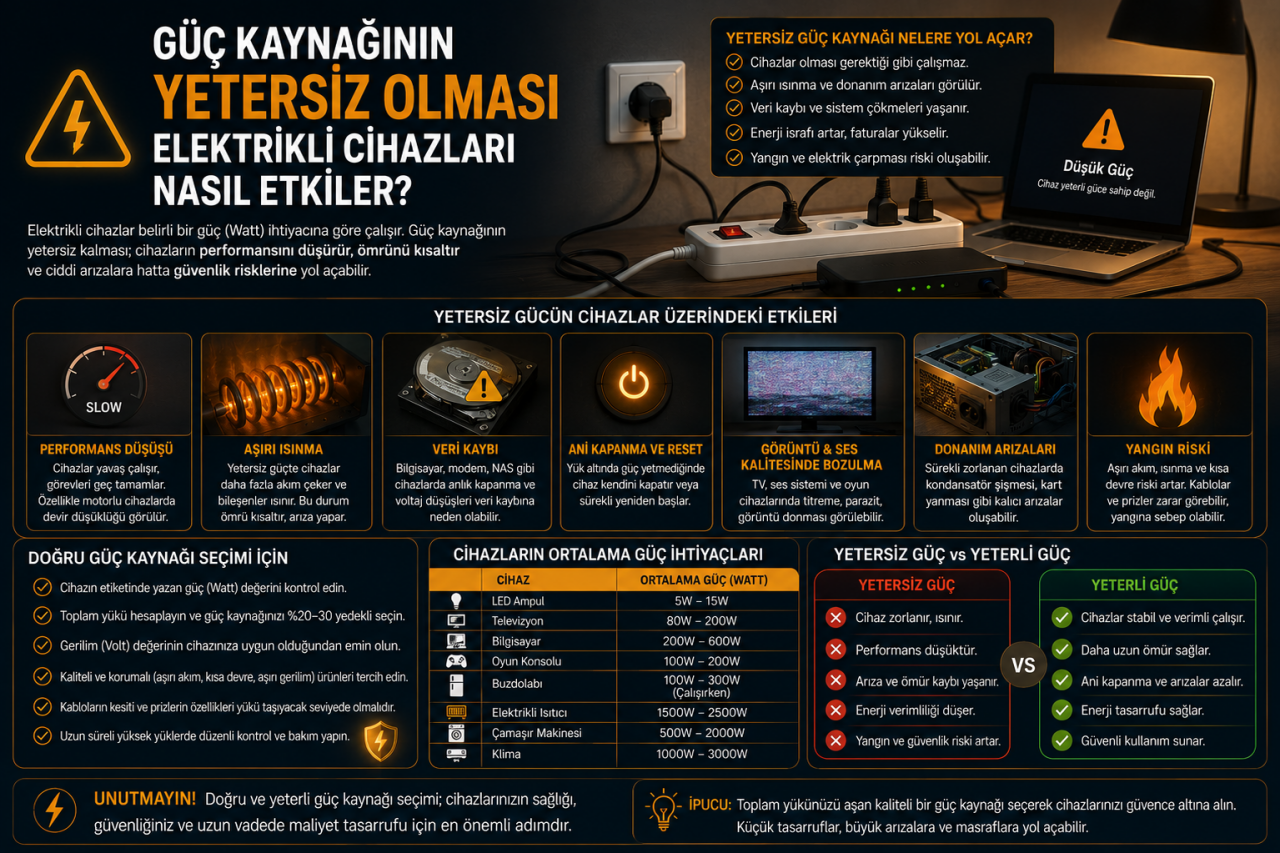

Yetersiz Elektrik Güç Kaynağı Cihazda Hangi Belirtileri Oluşturabilir?
Yetersiz elektrik güç kaynağı her cihazda aynı belirtiyi oluşturmaz. Cihazın elektronik yapısı, çektiği akımın zamana göre değişimi ve kullanılan güç kaynağındaki koruma devreleri davranışı belirler.
Bazı cihazlar açılış sırasında normal çalışmadan daha yüksek bir güç ihtiyacı oluşturabilir. Güç kaynağı bu kısa süreli ihtiyacı karşılayamıyorsa cihaz açılış döngüsünü tamamlayamaz.
Elektronik sistemler Motorlu yükler Yüksek başlangıç akımıCihaz devreye girdiğinde kaynak üzerindeki yük artar. Güç kaynağının çıkış gerilimi bu anda düşerse cihazın düşük gerilim koruması çalışabilir veya elektronik devre yeniden başlayabilir. Bu döngü tekrarlandığında kullanıcı cihazın arızalı olduğunu düşünebilir.
Modem Kamera Kontrol elektroniğiLED şerit veya diğer sabit gerilimli LED uygulamalarında güç kaynağı kapasitesi sistem yüküne göre yetersiz kaldığında parlaklık düşebilir, ışık kararsız hale gelebilir veya kaynak aşırı yük korumasına girip çıkarak yanıp sönmeye neden olabilir.
Şerit LED LED modül Dekoratif aydınlatmaMotorlar ilk hareket anında normal çalışma durumundan farklı akım ihtiyacı oluşturabilir. Kaynak bu ihtiyacı sağlayamazsa motor dönmeyebilir, düşük hızda kalabilir veya sistem korumaya geçebilir. Motorların düşük gerilim altında uzun süre zorlanması ısınma açısından ayrıca dikkate alınmalıdır.
DC motor Pompa Mekanik sistemBir güç kaynağını sürekli maksimum kapasitesine çok yakın veya kapasitesinin üzerinde çalıştırmak termal yükü artırabilir. Üreticinin belirlediği sıcaklık, havalandırma ve yük sınırları aşılırsa koruma devresi devreye girebilir veya güç kaynağının güvenilirliği azalabilir.
Isınma Koruma Havalandırma12 Volt Bir Sistem Üzerinden Güç Kaynağı Hesabı Nasıl Anlaşılır?
Güç hesabını anlamanın en pratik yollarından biri sabit gerilimli LED uygulamasıdır. Örneğin toplamda 60 W tüketen ve 12 V ile çalışan bir LED sistemi düşünelim.
Temel hesapta ihtiyaç duyulan akım yaklaşık olarak şöyledir:
60 W ÷ 12 V = 5 A
Bu durumda güç kaynağının 12 V çıkış sağlaması ve en az yükün ihtiyaç duyduğu akım kapasitesini karşılaması gerekir. Ancak gerçek uygulamada üreticinin sürekli yük kapasitesi, çalışma sıcaklığı, havalandırma koşulları, kablo kayıpları ve tavsiye edilen kapasite payı da göz önünde bulundurulmalıdır.
Teorik kapasitesi yaklaşık 48 W'tır. Yaklaşık 60 W isteyen bir yük için yetersiz kalır. Kaynak aşırı yüklenebilir veya çıkış gerilimi kararsız hale gelebilir.
Teorik kapasitesi yaklaşık 72 W'tır. Gerilim uyumlu olduğu için kapasite açısından 60 W'lık yükü karşılayabilir; ancak nihai seçim yine üretici çalışma koşulları ve uygulama tasarımına göre yapılmalıdır.
Güç kaynağını tam kapasitesinde sürekli kullanmak doğru mudur?
Bu sorunun tek bir tüm ürünlere uygulanabilecek cevabı yoktur. Bazı güç kaynakları üretici tarafından belirtilen şartlarda nominal gücünü sürekli sağlayabilecek şekilde tasarlanabilirken sıcaklık, montaj biçimi veya kapalı bir kutu içinde çalışma gibi koşullar kapasiteyi etkileyebilir.
Bu nedenle güç kaynağını yalnız etiket üzerindeki maksimum watt değerine göre sınırda seçmek yerine ürünün teknik dokümanında belirtilen çalışma koşulları ve varsa üreticinin önerdiği kapasite payı dikkate alınmalıdır.
Adaptör Seçiminde Voltaj, Amper ve Polarite Nasıl Değerlendirilir?
Bir cihazın orijinal adaptör ürünü kaybolduğunda veya bozulduğunda kullanıcıların yaptığı en yaygın karşılaştırma soketin fiziksel olarak uyup uymadığıdır. Oysa konnektörün cihaza girmesi elektriksel uyumluluğu garanti etmez.
Yeni güç kaynağının çıkışı cihaz üreticisinin istediği gerilimle uyumlu olmalıdır. Özellikle basit DC adaptörlerde 5 V, 9 V, 12 V veya 24 V gibi değerler birbirinin yerine kullanılmamalıdır.
Sabit gerilimli basit DC uygulamalarda adaptör cihazın ihtiyaç duyduğu akımı karşılayabilmelidir. Aynı voltajda daha yüksek maksimum akım kapasitesine sahip bir adaptör, diğer koşullar da uygunsa cihazı zorla daha fazla akımla beslemez.
DC barrel tipi bağlantılarda merkez pozitif veya merkez negatif gibi polarite bilgileri bulunabilir. Ters polarite, koruma yapısına bağlı olarak cihazın çalışmamasına veya zarar görmesine neden olabilir.
Fiş çapı ve mekanik bağlantı uygun olmalıdır. USB-C gibi modern güç sistemlerinde yalnız fiziksel bağlantı değil, cihaz ile güç kaynağı arasındaki güç anlaşma protokolünün uyumu da önemlidir.
Bir cihazın etiketi 12 V DC ve 2 A gereksinim gösteriyorsa basit sabit gerilimli bir uygulamada 12 V 1 A kaynak kapasite açısından yetersizdir. 12 V 3 A kaynak ise doğru polarite, uygun bağlantı ve diğer teknik koşullar sağlanıyorsa yeterli akım kapasitesine sahip olabilir.
Buna karşılık 15 V veya 24 V çıkışlı bir kaynağın amper değeri yeterli diye 12 V cihazda kullanılması doğru değildir.
Cihaz Türüne Göre Yetersiz Güç Kaynağının Etkisi Nasıl Değişir?
| Cihaz veya Sistem | Yetersiz Güçte Görülebilecek Belirti | Kontrol Edilecek Temel Değer | Önemli Ayrıntı |
|---|---|---|---|
| Şerit LED | Parlaklık düşmesi, titreme, kaynağın kapanıp açılması | Volt, toplam watt ve amper | Hat uzunluğu ve gerilim düşümü ayrıca değerlendirilmelidir. |
| Güvenlik kamerası | Görüntü kesintisi, gece modunda yeniden başlama | Voltaj ve akım kapasitesi | IR LED'ler devreye girdiğinde tüketim değişebilir. |
| Modem / Router | Rastgele yeniden başlama, bağlantı kopması | Doğru voltaj ve yeterli amper | Konnektör ve polarite de kontrol edilmelidir. |
| DC motor | Başlamama, düşük hız, güç kaynağının korumaya geçmesi | Çalışma ve başlangıç akımı | İlk hareket akımı normal akımdan farklı olabilir. |
| LED armatür / modül | Titreme, düşük ışık, sürücünün kapanması | Sürücü tipi, voltaj/akım ve güç | Sabit akım ve sabit voltaj sürücüler birbirinin yerine kullanılmamalıdır. |
| Röle / Solenoid | Tam çekmeme, titreşim veya kararsız çalışma | Bobin gerilimi ve akım kapasitesi | Düşük gerilim mekanik olarak tam çekmeyi engelleyebilir. |
Sabit Voltaj ve Sabit Akım Güç Kaynakları Neden Karıştırılmamalıdır?
Özellikle LED uygulamalarında yalnız watt ve volt bilgisine bakmak yetersiz olabilir. LED sistemlerinde sabit voltaj ve sabit akım prensibine göre çalışan farklı sürücü yapıları bulunur.
12 V veya 24 V şerit LED gibi birçok sistem sabit voltajlı güç kaynaklarıyla çalışır. Bazı güçlü LED modüller ve özel armatürlerde ise belirli bir sabit akımı sağlayan LED sürücüler kullanılabilir. Bu iki yapı elektriksel olarak aynı değildir.
Çıkış gerilimi belirli bir seviyede tutulur. Yük ihtiyacına göre akım çeker. Şerit LED uygulamalarında sık karşılaşılan yapıdır.
Sürücü belirli bir akımı düzenlemeye çalışır ve çıkış gerilimi çalışma aralığı içinde yüke göre değişebilir.
Üretici tarafından belirtilen sürücü tipi esas alınmalıdır. Yalnız soket veya toplam watt benzerliğine göre değişim yapılmamalıdır.
Yetersiz Güç Kaynağı Kullanımında Yapılan Hatalar
Aynı watt kapasitesindeki iki kaynak farklı çıkış voltajlarına sahip olabilir. Cihazın istediği voltaj doğru değilse toplam watt değerinin yeterli olması tek başına işe yaramaz.
Bir elektronik cihaz ihtiyaç duyduğu akımı alamadığında yalnız performans kaybetmeyebilir; kapanabilir, yeniden başlayabilir veya güç kaynağı aşırı yük korumasına girebilir.
Voltaj cihazın çalışma değeridir. Gereğinden yüksek voltaj uygulamak elektronik bileşenlere zarar verebilir. Güç kapasitesi artırılmak isteniyorsa doğru voltaj korunmalıdır.
Aynı fiziksel sokete sahip güç kaynakları farklı voltaj ve polarite değerlerine sahip olabilir. Elektriksel bilgiler kontrol edilmeden yalnız mekanik uyuma göre bağlantı yapılmamalıdır.
Uygulama sıcaklığı, havalandırma ve üretici yük koşulları dikkate alınmadan güç kaynağını sürekli maksimum kapasiteye yakın kullanmak termal yükü artırabilir.
Özellikle uzun düşük voltaj hatlarında ince veya uygun olmayan kablo kesiti nedeniyle yükün ucundaki gerilim düşebilir. Sorun her zaman yalnız güç kaynağının watt kapasitesi değildir.
- Cihazın ihtiyaç duyduğu çıkış voltajı kesin olarak belirlendi mi?
- Cihazın maksimum akım ihtiyacı biliniyor mu?
- Toplam watt hesabı doğru yapıldı mı?
- İlk çalışma veya kalkış akımı bulunan bir yük var mı?
- Güç kaynağının sabit voltaj mı sabit akım mı olduğu kontrol edildi mi?
- DC bağlantıda polarite doğru mu?
- Konnektör ölçüsü cihazla uyumlu mu?
- Üreticinin önerdiği kapasite ve çalışma şartları incelendi mi?
- Kapalı alanda çalışacaksa havalandırma ve sıcaklık dikkate alındı mı?
- Uzun kablo hattında gerilim düşümü değerlendirilmesi gerekiyor mu?
Sık Sorulan Sorular
Güç kaynağı yetersiz olursa cihaz bozulur mu?
Her durumda doğrudan cihaz arızası oluşmaz. Uygun korumalı kaynaklarda sistem kapanabilir veya kararsız çalışabilir. Ancak yanlış gerilim, uzun süreli düşük gerilim altında zorlanan bazı yükler veya kalitesiz ve kararsız güç kaynakları cihaz ve güç kaynağı açısından risk oluşturabilir.
Adaptörün amperi cihazdan yüksek olabilir mi?
Basit sabit gerilimli DC cihazlarda voltaj, polarite, konnektör ve diğer teknik koşullar doğruysa adaptörün maksimum akım kapasitesinin cihaz gereksiniminden yüksek olması genellikle sorun değildir. Cihaz ihtiyaç duyduğu akımı çeker.
Adaptörün voltajı yüksek olursa ne olur?
Cihazın izin verdiği değerin üzerinde gerilim uygulanması elektronik devrelere zarar verebilir. Üretici tarafından belirtilen giriş gerilimi esas alınmalıdır.
12 V 2 A cihaz 12 V 1 A adaptörle çalışır mı?
Cihaz gerçekten 2 A seviyesine kadar akım gerektiriyorsa 1 A kapasiteli kaynak yetersiz kalabilir. Cihaz açılmayabilir, yük altında kapanabilir veya adaptör korumaya geçebilir.
12 V 2 A yerine 12 V 3 A adaptör kullanılabilir mi?
Basit sabit gerilimli bir DC uygulamada voltaj, polarite, konnektör ve bağlantı şartları aynıysa daha yüksek maksimum akım kapasitesi genellikle kullanılabilir. Ancak cihaz üreticisinin teknik şartları her zaman önceliklidir.
Güç kaynağı yetersizse LED neden yanıp söner?
Yük güç kaynağının kapasitesini aştığında çıkış gerilimi düşebilir veya kaynak aşırı yük korumasına girip çıkabilir. Bu durum LED sisteminde periyodik yanıp sönme veya parlaklık değişimi olarak görülebilir.
LED trafo watt değeri nasıl seçilir?
Önce bağlı LED sisteminin toplam gerçek güç ihtiyacı hesaplanmalı, ardından doğru çıkış voltajına sahip güç kaynağı üreticinin yük ve çalışma koşulları dikkate alınarak seçilmelidir. Yalnız nominal watt değerine bakılması yeterli değildir.
Güç kaynağı çok ısınıyorsa kapasitesi yetersiz midir?
Aşırı yük ısınmaya neden olabilir ancak tek sebep bu değildir. Yetersiz havalandırma, yüksek ortam sıcaklığı, montaj koşulları veya güç kaynağındaki arıza da ısınmaya yol açabilir. Üretici çalışma şartları kontrol edilmelidir.
Bir güç kaynağının yeterli olup olmadığını anlamak için yalnızca cihazın çalışıp çalışmadığına bakmak yeterli değildir. Doğru çıkış voltajı, yeterli akım kapasitesi, toplam watt ihtiyacı, başlangıç akımları, polarite, konnektör yapısı ve güç kaynağının çalışma biçimi birlikte değerlendirilmelidir. Özellikle LED sistemleri, elektronik cihazlar ve motorlu yüklerde kaynağın sınırda çalışması kendini titreme, yeniden başlama, performans kaybı veya aşırı ısınma gibi belirtilerle gösterebilir. Cihazın üretici verilerine uygun ve çalışma koşullarını karşılayan bir kaynak kullanmak, yalnız sistemin açılmasını değil, kararlı ve güvenilir biçimde çalışmasını sağlamanın da temel şartıdır.
